工場の現場に足を踏み入れると、何十年も前から稼働し続ける堅牢な設備が、今日も黙々と製品を作り出している光景が広がっています。しかし、その設備の内部で生成されている貴重な稼働データや品質データは、ネットワークの分断や古い通信規格によって、工場の外側――あるいは同じ工場内の別のシステム――に届くことなく消え去っているという課題は珍しくありません。
「データドリブンな製造業DX」という言葉が業界を席巻する一方で、情報システム部門や生産技術エンジニアの多くは、「既存の設備データをどのように安全に抽出し、クラウドや基幹システムと連携させるべきか」という現実的かつ非常に難解なシステム設計の壁に直面しています。
本記事では、工場のデータ孤立を解消し、経営と現場をリアルタイムで結ぶための「負けない」システム設計指針を体系的に解説します。OT（制御技術）とIT（情報技術）の統合アーキテクチャについて、技術的な制約から具体的な構成パターン、セキュリティ対策までを深く掘り下げていきましょう。
製造現場におけるOT/IT統合の設計背景と技術的制約
製造現場（OT）と基幹システム（IT）の統合において、一般的なWebシステムやオフィス向けのITアーキテクチャをそのまま工場に持ち込むことは不可能です。なぜなら、製造現場には「止められない」という絶対的な命題と、歴史的に積み重なった特有の環境が存在するからです。
製造業DXが直面する『3つの壁』
OT/IT統合のプロジェクトを計画する際、設計者は主に以下の「3つの壁」を乗り越える必要があります。
レガシープロトコルの混在の壁
現代のITシステムはHTTP/REST APIやWebSocketsといった標準化されたプロトコルで通信しますが、製造現場では異なります。Modbus、CC-Link、PROFINETといった産業用ネットワークプロトコルや、RS-232Cのようなシリアル通信が入り乱れており、設備ごとに「言葉が違う」状態です。これらをどうやって統一的なデータフォーマットに変換するかが第一の関門です。物理的なネットワーク分離の壁
サイバー攻撃やウイルス感染から生産ラインを守るため、多くの工場ではインターネットや社内ITネットワークから物理的に切り離された「クローズドネットワーク」を採用しています。クラウドへデータを上げるためには、この強固な壁に「安全な抜け穴」を設計しなければなりません。組織文化と管轄の壁
IT部門は「最新の技術による効率化と標準化」を重視しますが、OT部門（生産技術や保全）は「安定稼働と安全性」を最優先します。システム設計においては、両者の要件を満たす妥協点を見出すアーキテクチャが求められます。
リアルタイム性と堅牢性の要件定義
アーキテクチャを設計する上で、ITとOTの「時間感覚」の違いを明確に定義しておくことは極めて重要です。
ITシステムにおける「リアルタイム」は、数秒から数十秒の遅延が許容されるベストエフォート型の通信が一般的です。しかし、OTシステム、特にPLC（プログラマブルロジックコントローラ）やロボット制御の世界では、ミリ秒単位の遅延が製品の品質不良や重大な設備事故に直結します。
したがって、クラウドでAIによる高度な推論を行う場合でも、「クラウドの通信遅延や障害が、現場の制御ループに悪影響を与えない」という非同期かつ疎結合な設計が絶対条件となります。24時間365日稼働するラインにおいて、ネットワークが瞬断しただけで設備が停止するようなアーキテクチャは、製造現場では受け入れられません。

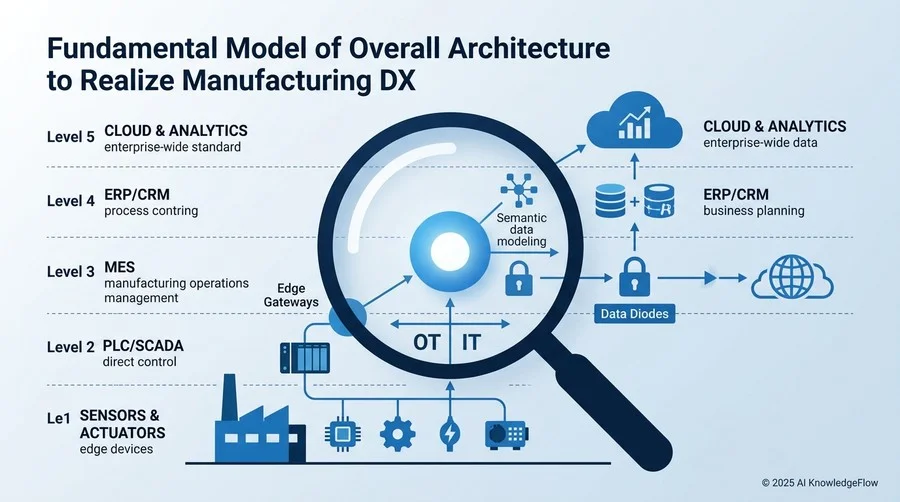

製造DXを実現する全体アーキテクチャの基本モデル
複雑な工場システムを整理し、全体像を俯瞰するためには、国際的な標準モデルをベースにアーキテクチャを設計するアプローチが有効です。
国際標準ISA-95に基づく階層モデル
製造現場のシステム階層を定義する国際標準規格として「ISA-95（IEC 62264）」があります。このモデルを現代のDX要件に合わせて解釈することで、データ連携の全体像がクリアになります。
- Level 0/1（物理プロセス・制御）: センサー、アクチュエータ、PLCなど。ミリ秒単位の制御を担う最前線。
- Level 2（監視・操作）: SCADAやHMI。ラインの稼働状況をリアルタイムで監視する。
- Level 3（製造オペレーション管理）: MES（製造実行システム）。工場の生産計画に基づく指示や実績収集を行う。
- Level 4（ビジネス計画・ロジスティクス）: ERP（企業資源計画）。経営視点でのリソース管理やサプライチェーン全体の最適化。
- Level 5（クラウド・データ基盤）: ※現代のDXで追加される階層。全社横断的なデータレイクやAI分析基盤。
従来、これらの階層はピラミッド状に厳密に下から上へとデータがバケツリレーされていました。しかし、最新のアーキテクチャでは、Level 1や2のデータを、MESをバイパスして直接Level 5（クラウド）へ安全に届ける「ファストトラック」の設計がトレンドとなっています。
データフローの可視化：センサーからクラウドまで
安全かつ効率的なデータフローを構築するためには、「エッジゲートウェイ」と「データダイオード（一方向通信装置）」の適切な配置が鍵となります。
エッジゲートウェイは、Level 1/2に存在する多様な産業用プロトコルを収集し、OPC UAやMQTTといったIT親和性の高いプロトコルに変換する役割を担います。ここで重要なのは、制御ネットワーク（OT）から情報ネットワーク（IT）への通信を「片通行」に制限する設計です。
状態監視や予知保全のためのデータ収集であれば、OTからITへの一方向通信で十分です。もしAIの分析結果を現場の制御パラメータにフィードバックする（ITからOTへの通信）必要がある場合は、直接PLCを書き換えるのではなく、一度MESやエッジサーバーを介して人間が承認するプロセスを挟むなど、安全性を担保するバッファ層を設けることが推奨されます。
【パターン比較】製造現場に適した3つのデータ連携アーキテクチャ
全体像を把握した上で、具体的にどのようなトポロジー（構成）を組むべきか。企業の予算、対象となるデータ量、そして要求されるリアルタイム性に応じて、大きく3つのアーキテクチャパターンが存在します。
パターンA：エッジ集約型（リアルタイム重視）
現場のラインサイドに強力なエッジサーバー（産業用PCなど）を配置し、データの収集・加工・AI推論の大部分をエッジ側で完結させる構成です。クラウドへは、異常検知の結果やサマリーデータのみを送信します。
- メリット: クラウドとの通信遅延の影響を受けず、ミリ秒単位のリアルタイムな異常検知や制御フィードバックが可能。通信コストも最小限に抑えられます。
- デメリット: 各工場・各ラインに高価なエッジ機器を導入する必要があり、初期ハードウェアコストが増大します。また、エッジ機器の保守管理（OSアップデートやAIモデルの更新）の手間がかかります。
- 推奨ユースケース: 高速な画像検査（外観検査AI）や、通信環境が不安定な海外工場での導入。
パターンB：クラウドゲートウェイ型（スケーラビリティ重視）
現場には軽量なデータ収集用のゲートウェイのみを設置し、生データ（または軽く圧縮したデータ）をすべてクラウド上のデータレイクに直接送信する構成です。分析や可視化はすべてクラウド側で行います。
- メリット: 現場のハードウェア構成がシンプルになり、導入が迅速に行えます。クラウドの無限の計算リソースを活用し、複数工場にまたがる大規模な相関分析が容易になります。
- デメリット: ネットワーク帯域を大量に消費するため、通信コストが高騰するリスクがあります。また、クラウド障害時には分析機能が完全にストップします。
- 推奨ユースケース: 数分〜数十分単位の傾向監視で十分な予知保全、全社的なエネルギー使用量の可視化プロジェクト。
パターンC：ハイブリッド・メッセージバス型（柔軟性重視）
エッジとクラウドの中間層（フォグ）に、MQTTブローカーやApache Kafkaなどのメッセージング基盤を配置する構成です。データ生成者（パブリッシャー）とデータ利用者（サブスクライバー）を疎結合にすることで、システムの拡張性を極限まで高めます。
- メリット: 新しいアプリケーション（新しいAIモデルやダッシュボード）を追加する際、既存のシステムに影響を与えずにデータを購読するだけで済みます。システム全体の柔軟性が飛躍的に向上します。
- デメリット: メッセージング基盤の設計と運用に高度なITスキルが要求されます。アーキテクチャが複雑になるため、トラブルシューティングの難易度が上がります。
- 推奨ユースケース: 将来的に様々なAIアプリケーションを継続的に追加・拡張していく予定のある、本格的なスマートファクトリー構築。

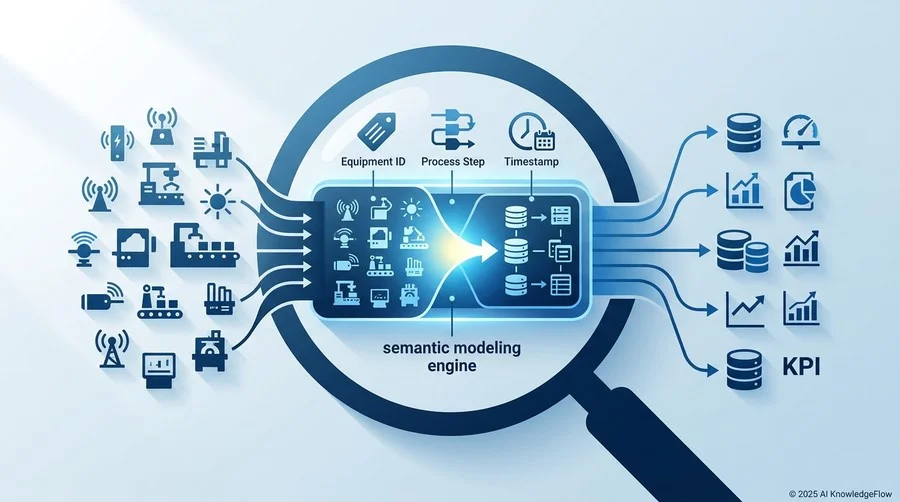

製造業特有のデータ設計：意味論的なデータモデリング
アーキテクチャの「土管（通信経路）」が整備されても、流れるデータが整理されていなければ活用はできません。製造現場から上がってくるデータは、そのままではデータサイエンティストにとって「暗号」に等しいケースがほとんどです。
タグデータからコンテキスト情報への変換
PLCから取得できるデータは、多くの場合「Tag_001 = 50.5」といった無機質な値の羅列です。これだけでは、50.5が温度なのか圧力なのか、どのラインのどの設備のデータなのか、正常範囲内なのかが全く分かりません。
データ活用を成功させるためには、この生データに「意味付け（コンテキスト化）」を行うデータモデリングが不可欠です。
具体的には、データ収集の最上流（エッジゲートウェイなど）で、以下のようなメタデータを付与する設計を行います。
- 設備情報: 工場ID、ラインID、設備ID、センサーの型番
- 生産情報: 現在製造している製品のロット番号、品目コード
- 単位と閾値: 摂氏（℃）、正常値の上限・下限
この標準化において強力な武器となるのが「OPC UA」の情報モデルです。OPC UAは単なる通信プロトコルではなく、オブジェクト指向のようにデータ同士の関係性を階層構造で定義できる機能を持っています。これにより、ITシステム側は「A工場のプレス機1号のモーター温度」という人間が理解できる形でデータを要求・取得できるようになります。
マスターデータ管理（MDM）の重要性
データのコンテキスト化を全社レベルで維持するためには、マスターデータ管理（MDM）の仕組みが欠かせません。
例えば、ERP上では製品コードが「P-100」として管理されているのに、現場のMESでは「PROD_100」として登録されているような「マスターデータの不一致」は、データ統合における最大の障害となります。
近年では、インダストリー4.0の文脈で提唱されている「Asset Administration Shell（AAS：資産管理シェル）」という概念を取り入れる企業も増えています。これは物理的な設備や部品に対して、設計データ、稼働データ、メンテナンス履歴などを紐付ける「デジタルツインの標準フォーマット」です。このような共通データモデルをアーキテクチャの初期段階で設計しておくことが、将来的なAI活用の精度を劇的に高める土台となります。
可用性とスケーラビリティを担保するインフラ設計
製造現場のシステムにおいて「止まらないこと」は絶対条件です。データ連携基盤がボトルネックとなって生産に影響を与える事態は避けなければなりません。
ボトルネックを排除する負荷分散
工場内のIoTセンサーが増加し、取得周期が秒単位からミリ秒単位へと細かくなるにつれ、データ量は指数関数的に増大します。このトラフィックのスパイク（突発的な増加）に耐えうるインフラ設計が必要です。
エッジサーバーや中間サーバーの構築においては、DockerやKubernetesといったコンテナオーケストレーション技術の活用が標準となりつつあります。これにより、特定のデータ処理プロセスに負荷が集中した場合でも、自動的にリソースをスケールアウト（コンテナの複製）させ、処理の遅延を防ぐことが可能です。
また、時系列データの保存には、一般的なリレーショナルデータベース（RDB）ではなく、InfluxDBやTimescaleDBのような時系列データベース（TSDB）を選定することが重要です。TSDBは膨大なセンサーデータの高速な書き込みと、時間軸での集計クエリに特化して設計されており、データベース層でのボトルネックを解消します。
オフライン動作を可能にするローカル・サバイバビリティ
クラウドファーストのアーキテクチャを採用する場合でも、「クラウドへの接続が切断された場合の振る舞い」を必ず設計に組み込む必要があります。
通信障害が発生した際、現場のシステムがパニックに陥るのではなく、自律的に稼働を継続できる能力を「ローカル・サバイバビリティ」と呼びます。
具体的な設計アプローチとしては、エッジゲートウェイ内にローカルのバッファストレージ（キャッシュ）を持たせます。クラウドとの通信が切断された場合、データは自動的にローカルに蓄積され、通信が復旧したタイミングで欠損なく再送される「ストア・アンド・フォワード」機能を実装します。これにより、ネットワーク障害時でもデータの連続性が担保され、AIの学習データとしての品質を維持することができます。

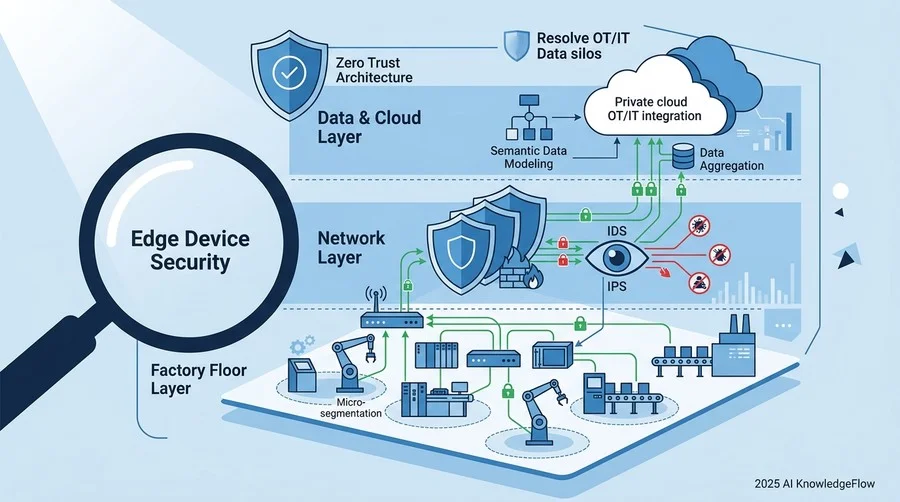

製造現場を守る多層防御セキュリティアーキテクチャ
OTとITを繋ぐということは、これまで閉ざされていた工場の扉をサイバー空間に開くことを意味します。ランサムウェアによる工場停止のニュースが後を絶たない中、セキュリティ設計は後回しにできない最重要課題です。
ゼロトラスト原則の適用
従来の工場セキュリティは、ファイアウォールで外部との境界を固め、内部は安全とみなす「境界型防御」が主流でした。しかし、USBメモリの持ち込みや保守業者の持ち込みPCなど、内部からの脅威に対しては無力です。
現代のアーキテクチャでは、「工場ネットワークの内部であっても何も信頼しない」というゼロトラストの原則を適用します。具体的には「マイクロセグメンテーション」という手法を用い、ネットワークを細かく分割します。例えば、「ラインAのPLC」と「ラインBのPLC」は、業務上通信する必要がないため、ネットワークスイッチの設定（VLANやACL）で互いに通信できないように論理的に隔離します。これにより、万が一ひとつの端末がマルウェアに感染しても、工場全体への被害拡大（ラテラルムーブメント）を防ぐことができます。
産業制御システム特有の脅威モデル
ITの世界では、OSやソフトウェアの脆弱性が発見されれば、すぐに最新のパッチを適用するのが常識です。しかし、24時間稼働する製造現場や、OSのアップデートがメーカー保証の対象外となる古い設備（Windows XPや7など）では、パッチを適用することが物理的・制度的に不可能なケースが多々あります。
このようなレガシー環境を保護するためには、エンドポイント（端末自体）にエージェントを入れるのではなく、ネットワークの経路上で攻撃を検知・遮断するアプローチが必要です。
具体的には、OT環境に特化したIDS/IPS（侵入検知・防御システム）をミラーポートに導入し、産業用プロトコルの異常な振る舞い（普段は発生しない設定変更コマンドの送信など）を監視します。また、「仮想パッチ」と呼ばれる技術をネットワーク機器側に適用し、脆弱性を突く通信そのものを手前でブロックする設計が効果的です。
持続可能な運用・監視体制の構築
どれほど優れたアーキテクチャを設計しても、運用フェーズで放置されればシステムはすぐに陳腐化し、障害の温床となります。IT部門と工場現場が連携してシステムを維持する仕組みづくりが不可欠です。
IT/OT合同の運用管理フロー
システム障害が発生した際、「ネットワークが悪いのか（ITの責任）」「センサーやPLCの設定がおかしいのか（OTの責任）」という押し付け合いが発生することは珍しくありません。
これを防ぐためには、統合ログ管理基盤（SIEMなど）を構築し、ITインフラの稼働状況とOT設備の稼働状況を「一つのダッシュボード」で可視化するアーキテクチャが求められます。同じ画面、同じデータを見ながら、ITエンジニアと生産技術エンジニアが共通の言語でトラブルシューティングを行える環境をシステム的に用意することが、組織の壁を越える第一歩となります。
異常検知とアラート戦略
システムの監視において陥りがちな失敗が「アラート疲れ」です。閾値を厳しく設定しすぎた結果、毎日大量の警告メールが現場に届き、やがて誰も見なくなるという現象です。
持続可能な運用のためには、単純な固定閾値によるアラートだけでなく、機械学習を用いた「動的な異常検知（アノマリー検知）」を監視アーキテクチャに組み込むことを推奨します。平常時のシステム負荷やデータ流量のパターンをAIに学習させ、「いつもと違う」振る舞いが発生した時だけ、その重要度に応じて通知のルーティング（メール、チャットツール、パトランプなど）を変える仕組みを設計します。
また、アラートには必ず「影響範囲（どのラインに影響するか）」と「推奨される初動対応」をコンテキストとして付与し、受信した担当者が即座に行動できる状態を作ることが重要です。

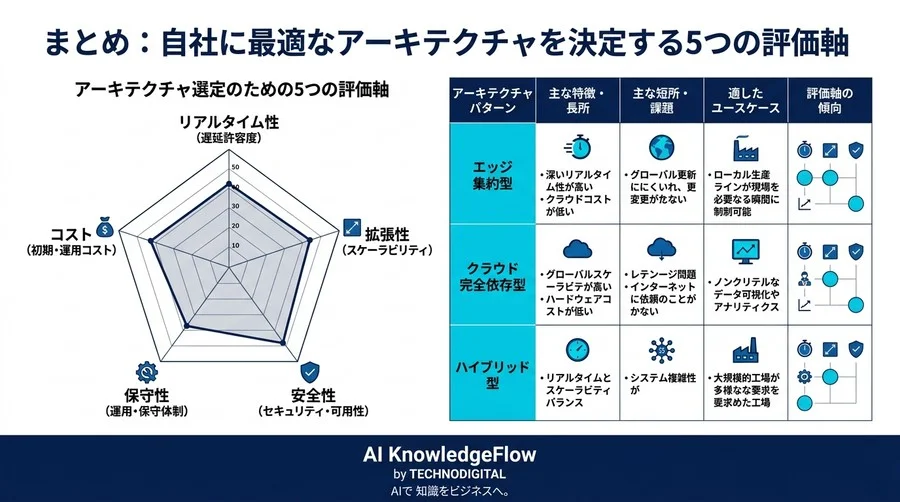

まとめ：自社に最適なアーキテクチャを決定する5つの評価軸
工場のデータ孤立を解消するためのOT/IT統合アーキテクチャには、唯一の「正解」はありません。自社のビジネス目標、既存設備の制約、そして組織のITリテラシーに応じて、最適なバランスを見つけ出す必要があります。
意思決定のためのチェックリスト
システム構成を決定する際は、以下の5つの評価軸（バランス）を総合的に検討してください。
- リアルタイム性（遅延許容度）: ミリ秒単位の制御が必要か、数分単位の可視化で十分か。
- スケーラビリティ（拡張性）: 将来的に対象ラインや工場を横展開する計画があるか。
- セキュリティと可用性: ネットワーク障害時やサイバー攻撃時に、どこまでのシステム停止を許容できるか。
- 運用・保守体制: エッジ機器や複雑なメッセージング基盤を自社で保守できるIT人材がいるか。
- 投資対効果（コスト）: 初期導入費用と、クラウド通信費などのランニングコストのバランスはとれているか。
スモールスタートから拡大へのロードマップ
大規模なアーキテクチャを最初から全社に適用しようとすると、要件定義の段階でプロジェクトが頓挫するリスクが高まります。専門家の視点から言えば、まずは「特定の1ライン、1つのボトルネック工程」に絞ってデータを可視化するスモールスタートのアプローチが最も確実です。
小さな成功体験（例：データ連携による歩留まりの数%改善）を定量的な成果として経営層に提示し、そのROI（投資利益率）を根拠にして、メッセージバスの導入や複数工場へのスケールアウトといった本格的なアーキテクチャ拡張へと段階的に進めていくロードマップを描きましょう。
自社のレガシーな工場環境において、どのデータ連携パターンを採用すべきか、あるいはセキュリティと可用性のバランスをどう設計すべきか。自社への適用を検討する際は、専門家への相談で導入リスクを大幅に軽減できます。個別の状況に応じた客観的な技術評価とアドバイスを得ることで、迷いのない確実なDX推進が可能になります。まずは現状のシステム構成図を広げ、課題を整理するところから始めてみてはいかがでしょうか。
